插孔端子在线式自动视觉检测设备
产品特点
优势： 1、高效：每分钟120颗的检测速度，满足前端冲压机产能需求 2、降本：由以前的头尾料检测改为在线式全检，大大降低了由品质风险带来的成本 3、数据化：检测方式机器换人，实时统计检测数据和不良率，为前端工艺和模具的改善优化提供数据支持 | |
技术参数
产品型号 | NS-L1500-V3 |
外形尺寸 | 660*600*1600mm |
检测项目 | 1、端子内弹片高度，2、端子内孔弹片对称度，3、端子外弹片对称度 |
检测精度 | 0.02mm |
检测效率 | 0.5秒/pcs |

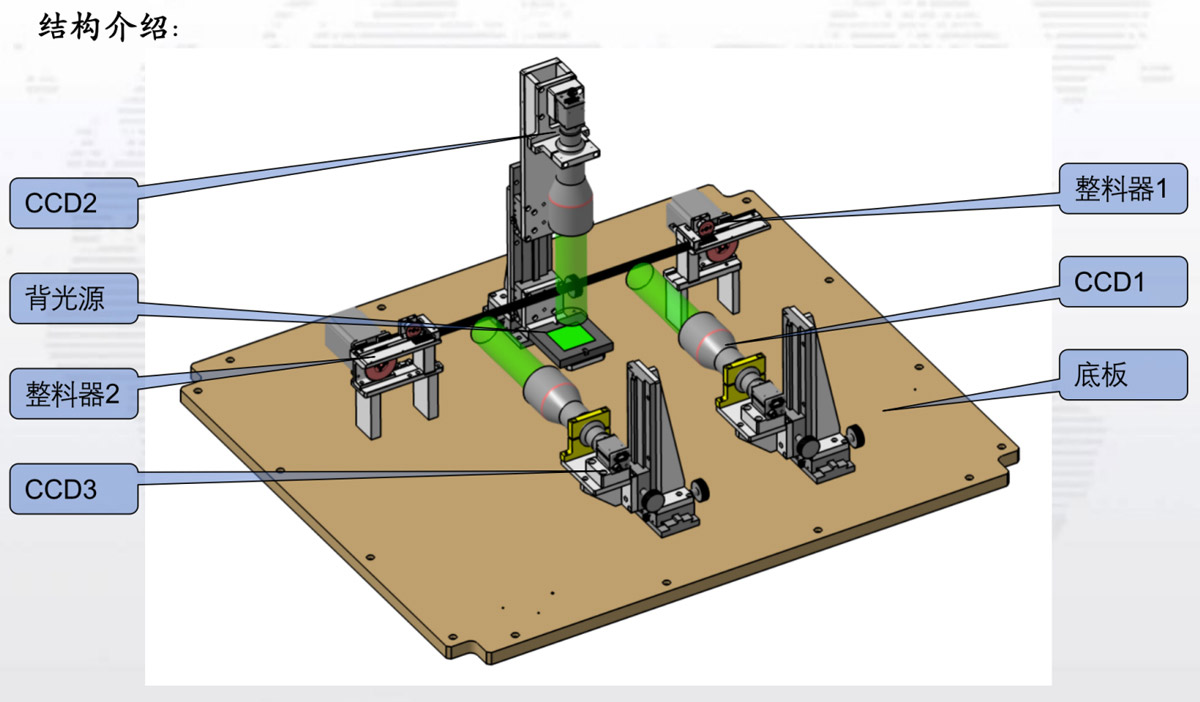

视觉系统 | 三组视觉工位组成高速飞拍。高分辨率远心镜头：意大利Opto Engineering，工业相机：德国basler 全局曝光 |

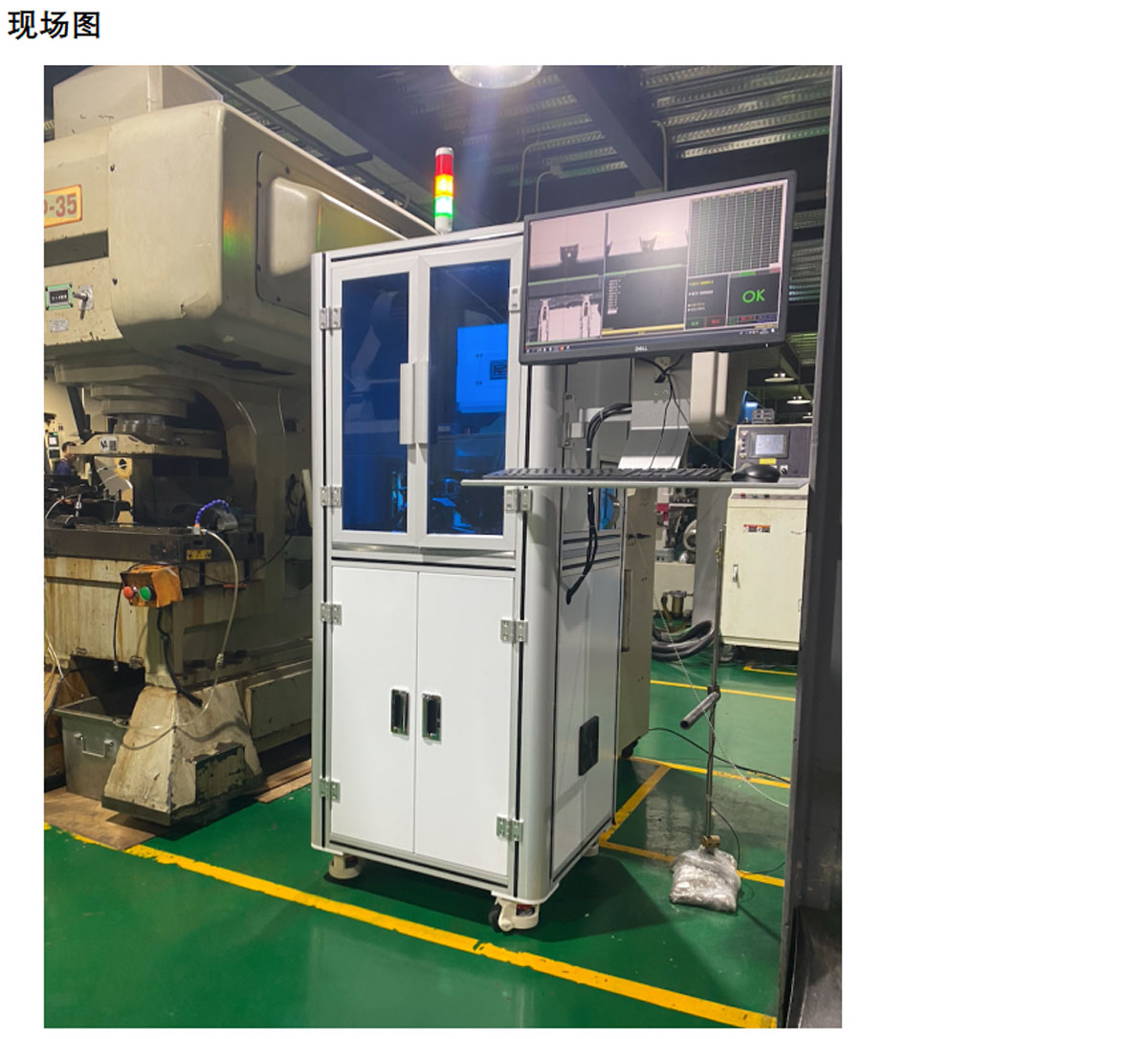

运行方式 | 用户冲压机生产供料，检测设备内部整料模组电机传动产品料带运动，采用1，2，3号视觉模组同时飞拍，软件完成实时在线高速检测并输出和统计结果。 |

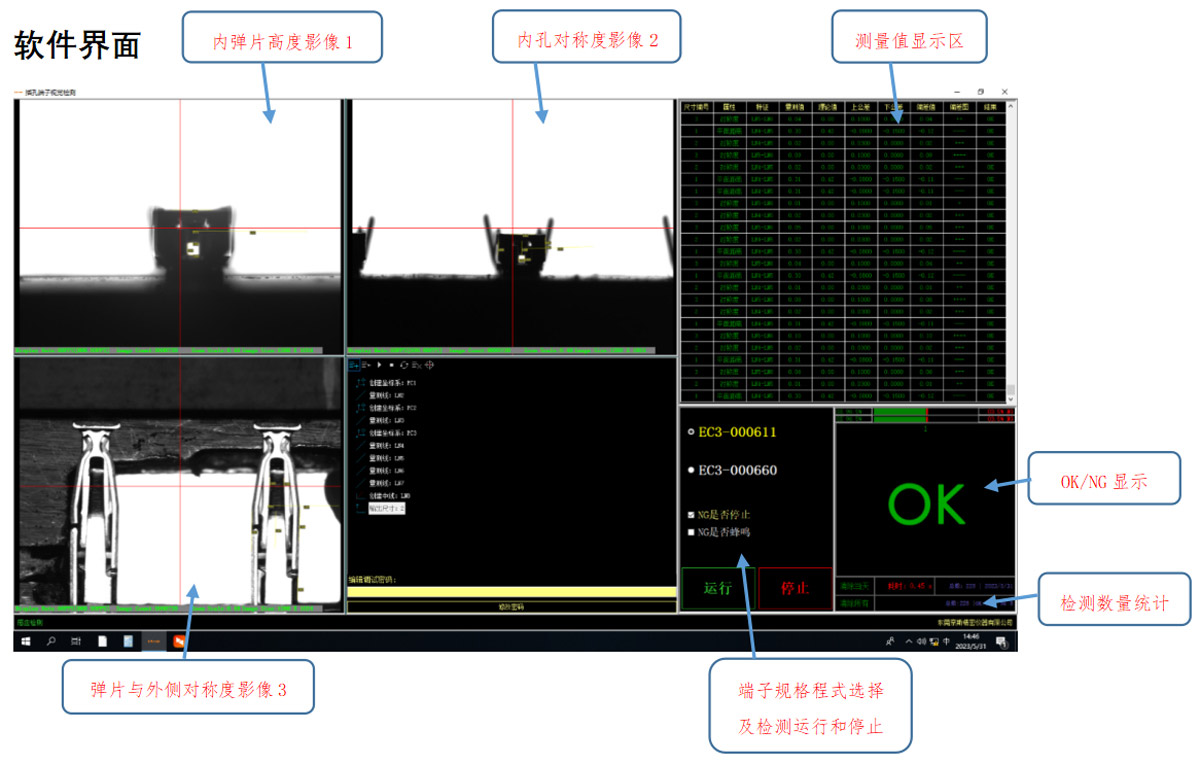

检测结果 | 显示OK/NG、测量数据值、检测端子数量和合格率等 |
兼容性 | 软硬件兼容均不同尺寸规格的同款产品 |
电压/功率 | 220V,50Hz /500w |

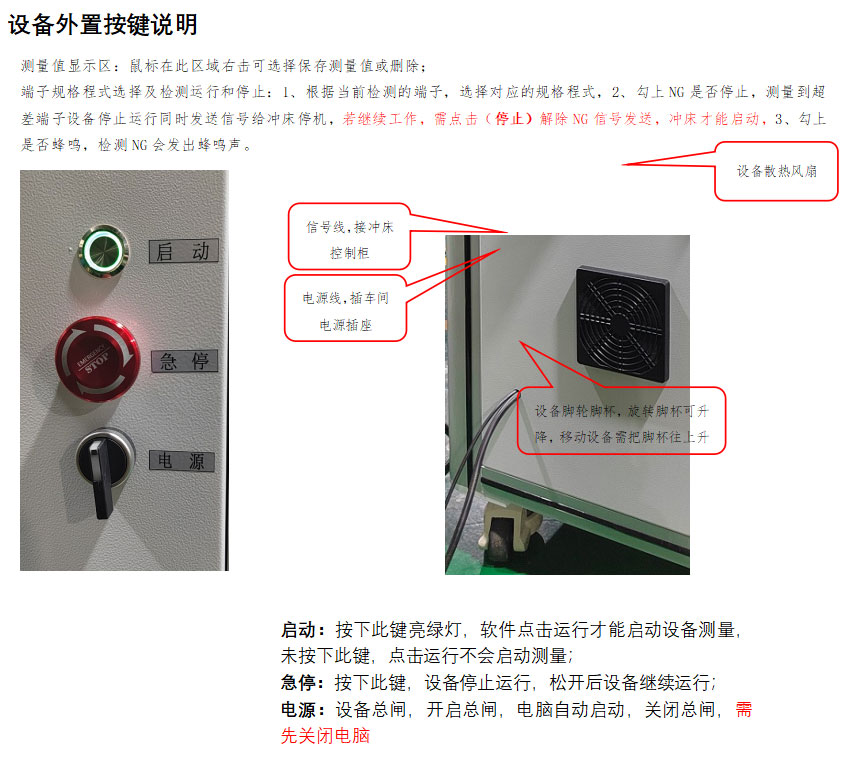

信号输出 | 检测结果OK时持续运行，NG时可选择停止检测并发信号给冲压机停机或持续运行 |
环境要求 | 温度：2~45℃，相对湿度25%-85%（无结霜） |
