高精度校正球
产品特点
产品特点： ●高精度陶瓷球可用于机器视觉； ●三次元量测系统及三维系统定位； ●此高精度陶瓷球主要有白和黑两种颜色； ●优点主要有精度高，不容易变形。 |  |
技术参数
参数/名称 | 高精度校正球-白色 | 高精度校正球-黑色 | 高精度校正球-白色 | 高精度校正球-黑色 | 高精度校正球-白色 | 高精度校正球-黑色 |
型号 | PM-TCQ-20W | PM-TCQ-20B | PM-TCQ-10W | PM-TCQ-10B | PM-TCQ-5W | PM-TCQ-5B |
圆度 | ＜1.0um | ＜1.0um | ＜1.0um | ＜1.0um | ＜1.0um | ＜1.0um |
表面粗糙度 | ＜Ra40.00nm | ＜Ra30.00nm | ＜Ra40.00nm | ＜Ra30.00nm | ＜Ra40.00nm | ＜Ra30.00nm |
理论直径 | Φ20.00mm | Φ20.00mm | Φ10.00mm | Φ10.00mm | Φ5.00mm | Φ5.00mm |
材料 | 陶瓷 | 陶瓷 | 陶瓷 | 陶瓷 | 陶瓷 | 陶瓷 |
颜色 | 白色 | 黑色 | 白色 | 黑色 | 白色 | 黑色 |
底座可否定制 | 是 | 是 | 是 | 是 | 是 | 是 |

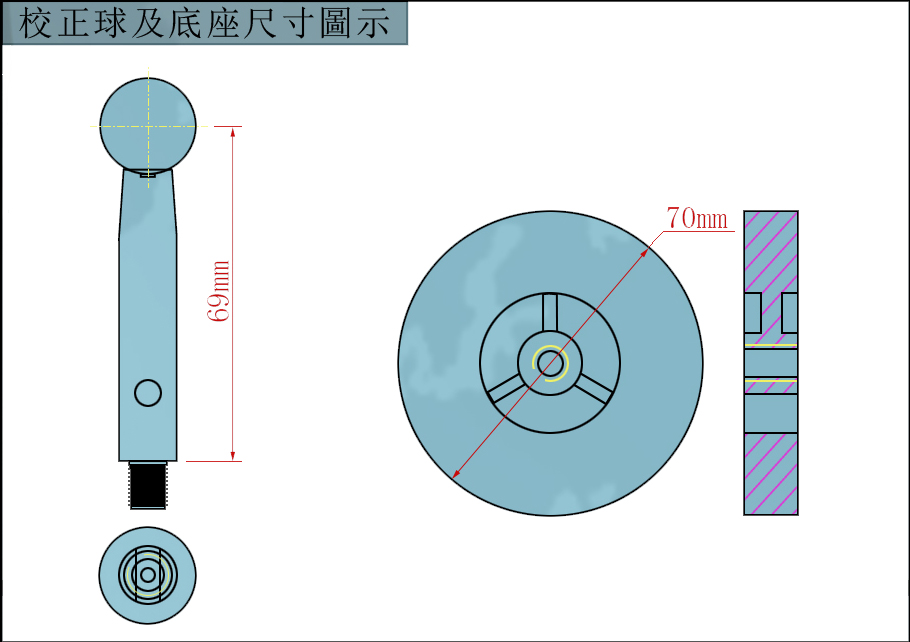

尺寸图

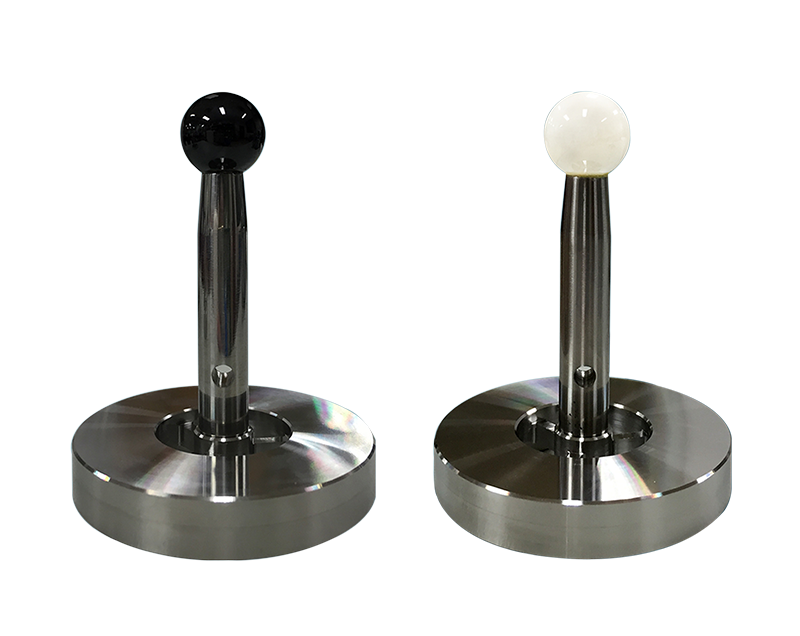

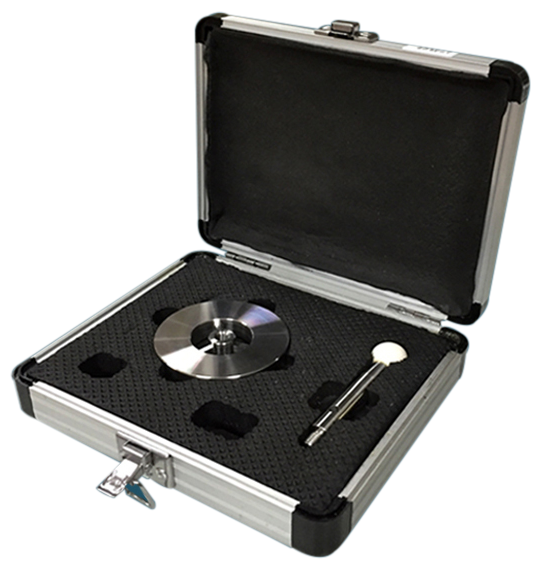

效果图展示
标准球粗糙度测试报告

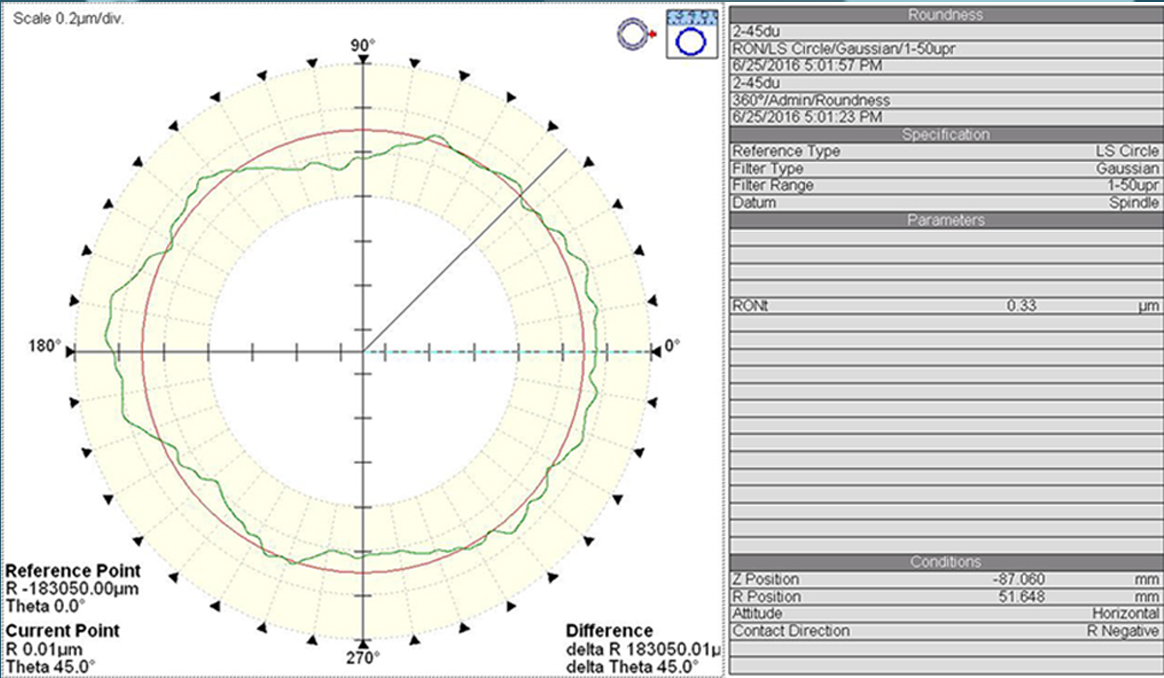

标准球圆度测试报告
